Boards und Debug¶

Einrichtung¶

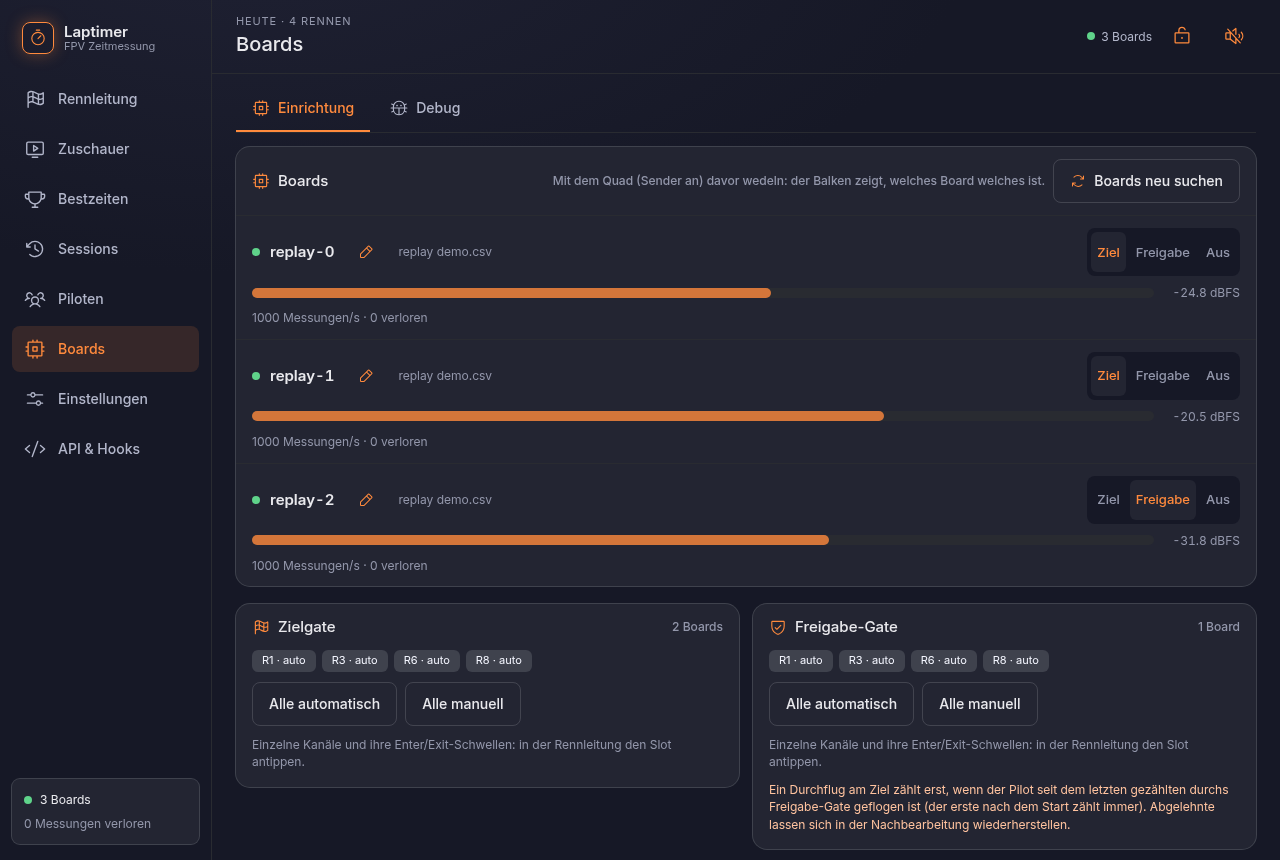

Boards → Einrichtung zeigt alle angesteckten ESP32-C5 mit Live-Pegel, Rolle (Ziel, Freigabe, Aus) und Namen. Später eingesteckte Boards findet Boards neu suchen. Darunter stehen beide Gates mit dem Erkennungsmodus jedes Kanals und „Alle automatisch / Alle manuell“.

Boards einrichten

Firmware spielt man ebenfalls hier auf, auch vom Handy aus: Der Server flasht ein Board, das an ihm steckt, in etwa 10 s, und vergleicht danach die Version. Am Rechner mit Chrome oder Edge geht es auch direkt aus dem Browser (Web Serial, nur über localhost oder HTTPS).

Debug¶

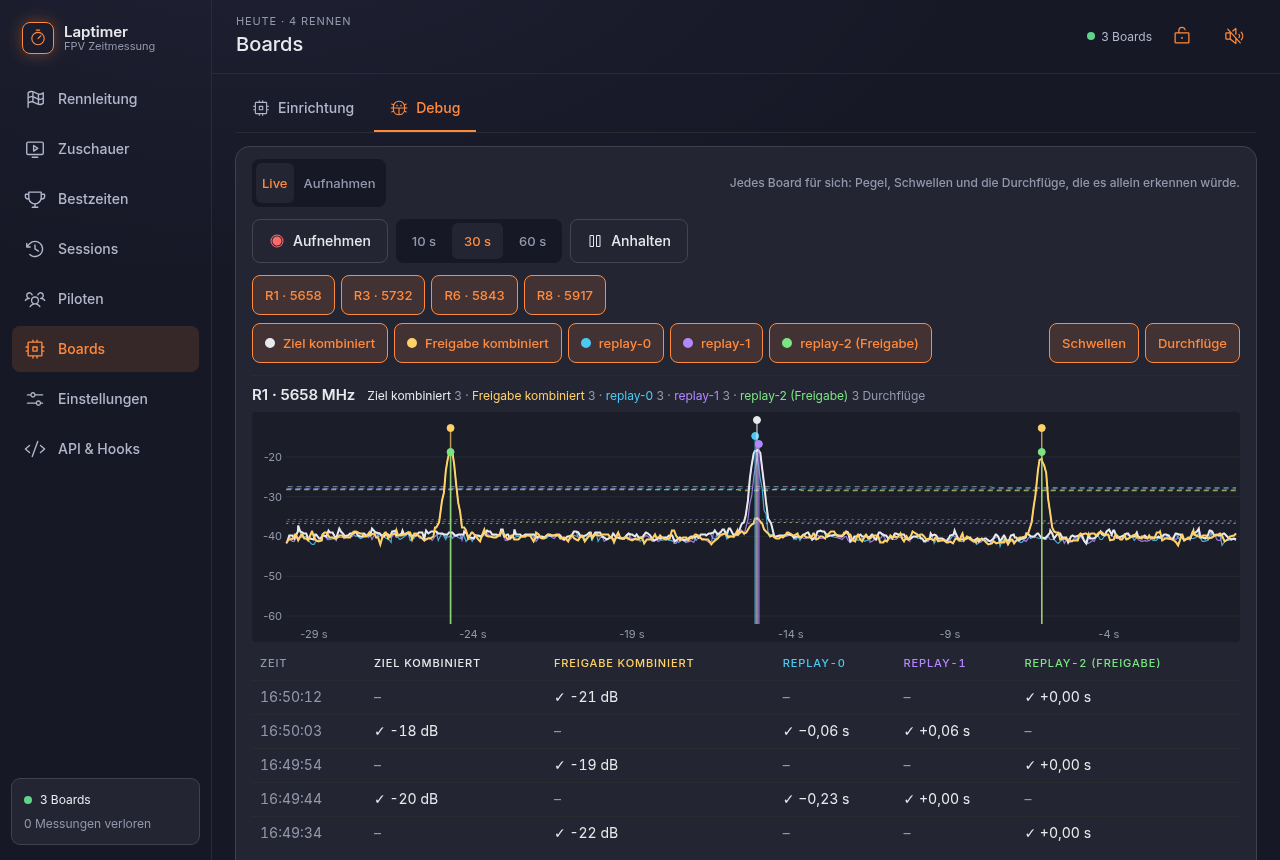

Wenn ein Durchflug fehlt oder einer zu viel kommt, will man wissen, warum. Boards → Debug zeigt pro Kanal einen Graph mit mehreren Serien übereinander:

Ziel kombiniert: das, was zählt
Freigabe kombiniert, falls vorhanden
jedes Board allein: Hat ein Board den Piloten nicht gesehen? Liegt eines falsch?

Zu jeder Serie lassen sich Schwellen und erkannte Durchflüge einblenden. Die Tabelle darunter legt die Durchflüge der Serien nebeneinander (innerhalb 1 s = derselbe) und zeigt den Abstand zum kombinierten Ziel. So sieht man, ob ein Board immer früher oder später dran ist.

Debug-Ansicht

Quellen:

Live: die letzten 3 Minuten, mit Anhalten und Zurückblättern
Aufnahme: mit Aufnehmen schreibt der Server alle Pegel in eine Datei, die später hier oder mit laptimer replay neu ausgewertet werden kann
Session: die Pegel-Datei einer gespeicherten Session

Die Debug-Ansicht hat ihre eigenen Detektoren mit denselben Einstellungen; sie ändert nichts an den Runden.

Debug-Paket¶

Für eine genauere Analyse (oder einen Fehlerbericht) exportiert Sessions → ⤓ → Debug eine Session als .tar.gz: Einstellungen, alle Durchflüge auch gelöschte, Rohpegel, den Verlauf der Erkennung je 10 ms und eine Neuberechnung mit den Session-Einstellungen. Siehe Durchflug-Erkennung.
