IKEA Frame Assembly

Anleitung zum Einbau des Weather Displays in den IKEA RÖDALM Rahmen.

Benötigte Teile

Rahmen

IKEA RÖDALM 13×18 cm - IKEA Link - Farbe: Schwarz (passt am besten) - Format: 13×18 cm (perfekt für 7.5" Display)

Befestigungsmaterial

  • M3 Gewindeeinsätze: min. 4 Stück (z.B. Ruthex)
  • M3 Schrauben: 4x 8-10 mm
  • Doppelseitiges Klebeband ca 19 mm für die Batterie Halter
  • M2 Schrauben: im Set vom Display enthalten

Montage-Schritte

1. 3D-Druck vorbereiten

  1. Gehäuse drucken
  2. MakerWorld: Link
  3. Fusion 360 Datei: model/E-Paper Ikea Bilder Rahmen.f3d

Druckeinstellungen: - Material: PLA - Supports: Nein

2. Gewindeeinsätze installieren: Video

  1. Lötkolben auf 300°C erhitzen
  2. Gewindeeinsatz auf Lötkolbenspitze setzen
  3. Langsam in Loch einführen
  4. Gerade ausrichten
  5. Abkühlen lassen
  6. Filament, welches nach oben gedrückt wurde und übersteht, vorsichtig entfernen um wieder eine gerade Fläche zu erhalten

3. Display montieren

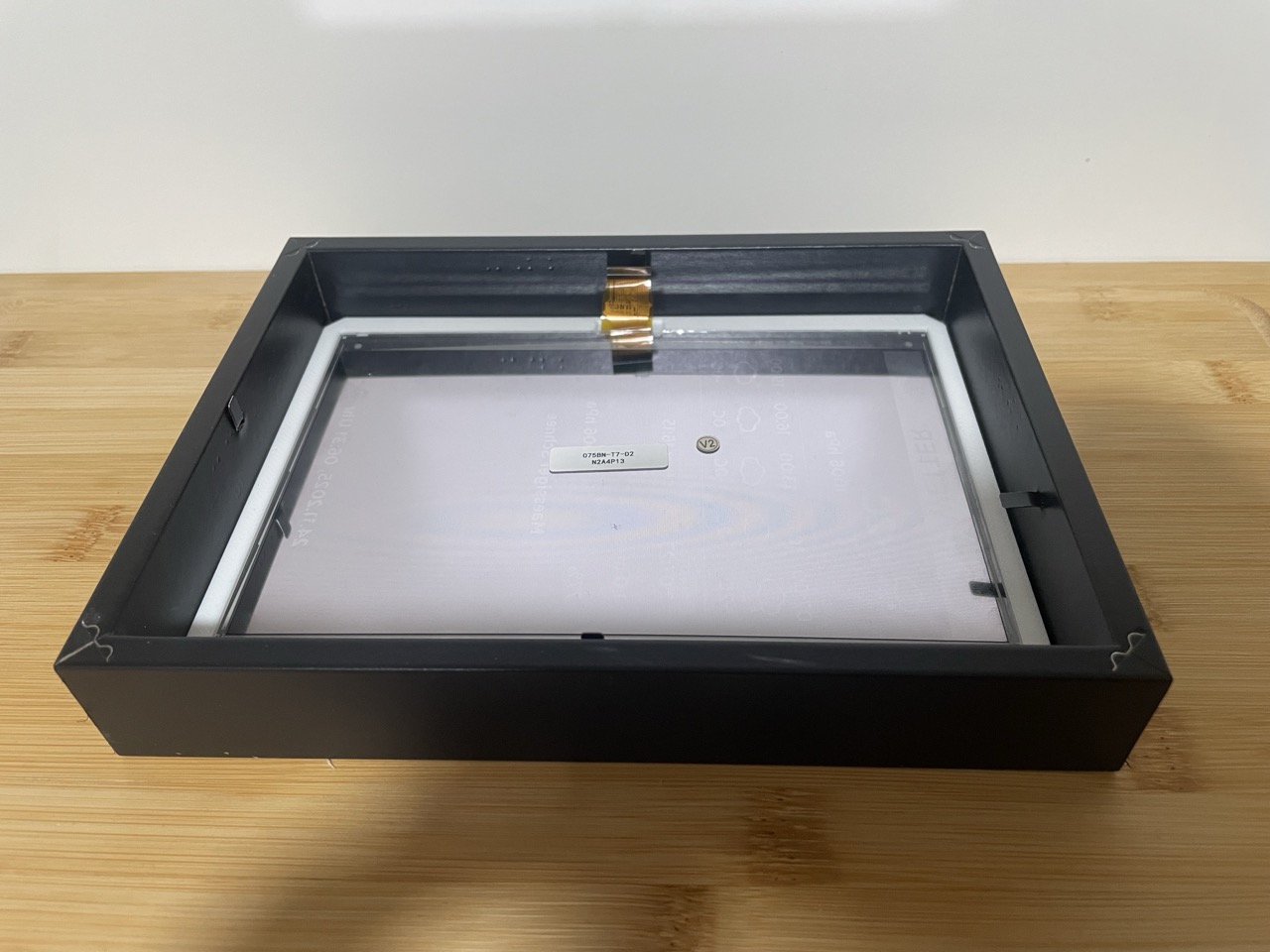

Display Mounting

  • Schutzfolie wenn noch vorhanden vom Display entfernen
  • Flachbandkabel vorsichtig biegen. Nicht zu stark knicken (Bruchgefahr!)
  • Display in Aussparung des ersten Bauteils legen
  • Vorsichtig in den Rahmen legen

4. ESP32 und Batterie platzieren

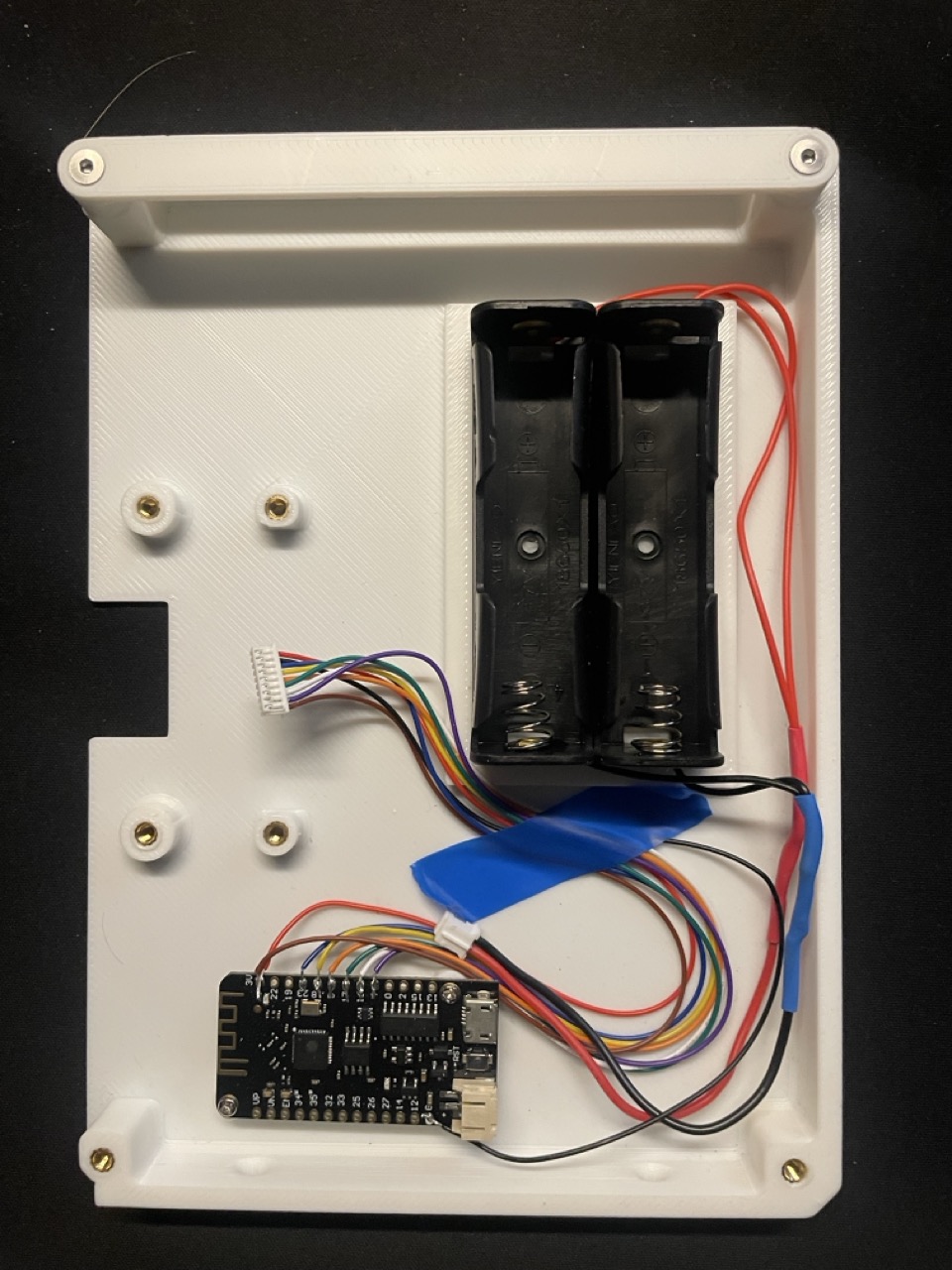

Electronics Assembly

Electronics Assembly

  1. ESP32 Position:
  2. In dafür vorgesehene Aussparung
  3. USB-Port zugänglich lassen
  4. Mit M2 Schrauben befestigen (sind im Set vom Display enthalten)

  5. Stecker/Kabeln vom E-Paper Driver Hat anlöten

  6. Battery Holder:

  7. 2x 18650 Holder neben ESP32
  8. JST-Kabel anlöten. Die 18650 müssen parallel geschaltet werden.
  9. Mit doppelt seitigem Klebeband an die Rückwand in der Aussparung befestigen

5. In Rahmen einsetzen

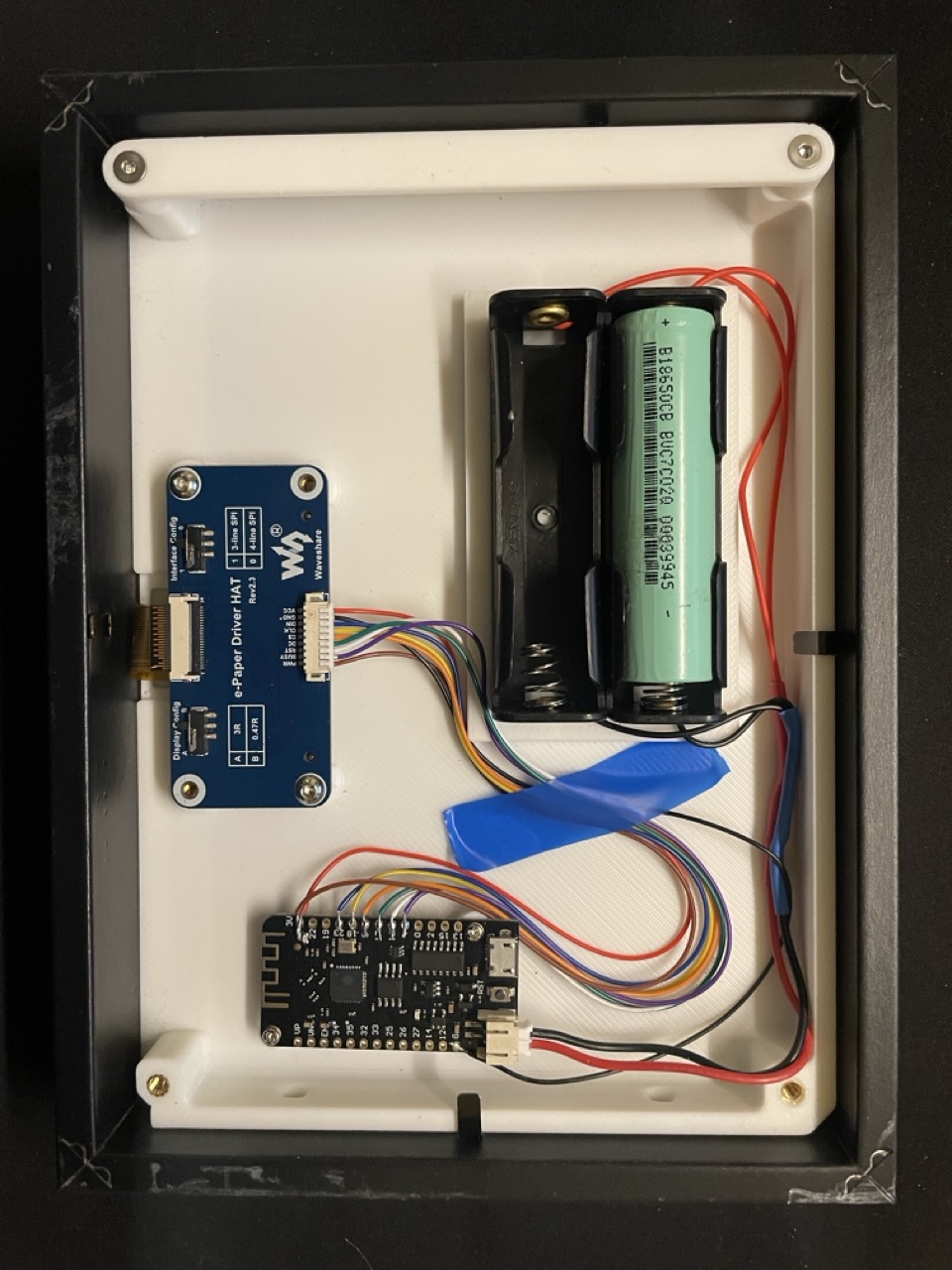

Electronics Assembly

  1. Metallklammern hochbiegen:
  2. IKEA Rahmen öffnen
  3. Rückwand und Metallklammern herausnehmen

  4. Glas behalten oder entfernen (optional)

  5. 3D-gedrucktes Gehäuse in Rahmen legen

  6. Metallklammern biegen:

  7. Haltet Gehäuse im Rahmen fest

  8. Kein zusätzlicher Klebstoff oder Schrauben nötig

  9. E-Paper-Driver-Hat (vorsichtig !)

  10. Denn Driver-Hat mit dem Display verbinden
  11. Mittels M3 Schrauben befestigen (2-mal diagonal oder 4-mal)
  12. Stecker zum Lolin anschließen

6. Akkus einsetzen

Das Weather Display kann mit ein bis zwei 18650-Li-Ion-Akkus betrieben werden.

Die Akkuhalter und Schaltung haben keine Verpolung schutze, achte daher auf die Polarität beim Einsetzen vom Akku.

Werden zwei Akkus verwendet, sollten nur identische Zellen mit gleicher Spannung eingesetzt werden. Da die Akkus parallel geschaltet werden, kann es bei unterschiedlichen Spannungen sonst zu einem Kurzschluss kommen. Ließ das, um ganz sicher zu sein

Achtung vor Fakes: Viele billige 18650 auf Amazon/eBay sind Fakes mit falschen mAh-Angaben. Von seriösen Händlern kaufen!

Troubleshooting

Display passt nicht

  • Übermaße vom 3D-Druck entfernen
  • Mit Feile/Schleifpapier nacharbeiten
  • Bei zu großem Display: 3D-Modell anpassen

Gehäuse zu locker im Rahmen

  • Dünne Streifen Schaumstoff an Seiten kleben
  • Oder: 3D-Modell vergrößern (in Fusion 360)

Metallklammern halten nicht

  • IKEA Klammern manchmal schwach
  • Alternative: Klebeband, Heißkleber oder den mit kleinen Schrauben befestigen
